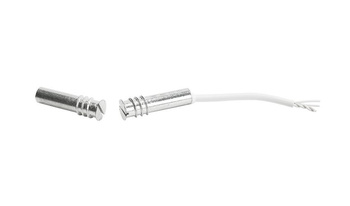

Kontaktron magnetyczny Satel S-3 z obwodem sabotażowym obudowa metalowa

Kontaktron czołowy Satel S-3 z obwodem sabotażowym w obudowie metalowej

Czujki magnetyczne są podstawowym elementem ochrony obwodowej a ich standardowym zadaniem jest wykrywanie otwarcia drzwi i okien. Wykorzystuje się je do kompleksowego zabezpieczania newralgicznych punktów dostępowych ochranianych miejsc czy obiektów. Zasada działania kontaktronu czołowego Satel S-3 w obudowie metalowej polega na wzajemnym oddziaływaniu na siebie dwóch elementów, którymi są czujnik magnetyczny oraz magnes. Kiedy oba elementy znajdują się w położeniu jak najbliżej siebie powodują zamknięcie obwodu elektrycznego. Otwarcie drzwi lub okna w którym zainstalowana jest czujka magnetyczna powoduje odsunięcie się od siebie czujnika magnetycznego oraz magnesu co prowadzi do przerwania obwodu i wszczęcie alarmu we wcześniej uzbrojonym systemie. Dodatkowo każdy z elementów czujki został umieszczony w identycznej wodoszczelnej obudowie a część zawierająca kontaktron ma wyprowadzone przewody elektryczne. Dwa przewody są podłączone do kontaktronu, a dwa z nich, które są skręcone ze sobą stanowią pętlę przeciwsabotażową. Kontaktron czołowy Satel S-3 z obwodem sabotażowym w obudowie metalowej przeznaczony jest do montażu wpuszczanego i jest przystosowany do współpracy zarówno z dowolną centralą alarmową wyposażoną w wejścia typu NC, jak i w systemach automatyki jako element sterujący. Spełnia wymogi Grade 2 określone przez normę EN 50131-1 oraz EN 50131-2-6.

• Do montażu wpuszczanego – metalowa obudowa

• Pętla sabotażowa

• Odległość zamknięcia styków kontaktronu 15 mm

• Odległość otwarcia styku 24 mm
