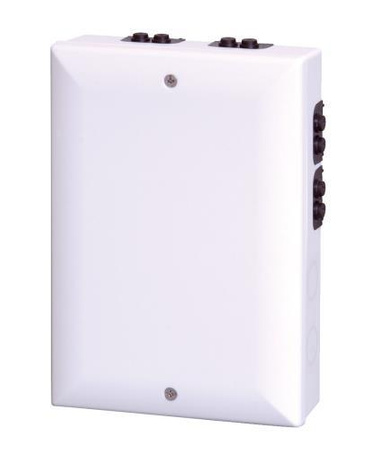

Moduł 8 wejść i 1 wyjścia przekaźnikowego niskonapięciowego Bosch FLM-420-I8R1-S wraz z obudową

Moduł Bosch FLM-420-I8R1-S

Charakterystyka 8 wejśći 1 wyjścia przekaźnikowego niskonapięciowego Bosch FLM-420-I8R1-S wraz z obudową

8-wejściowy moduł FLM‑420‑I8R1‑S umożliwia monitorowanie maks. ośmiu wejść. Dodatkowo jest wyposażony w przekaźnik z zestykiem przełącznym, zapewniającym beznapięciowy styk wyjściowy. Jest to element 2-żyłowej magistrali LSN. Po dołączeniu do central sygnalizacji pożaru Avenar moduł interfejsu oferuje zwiększoną funkcjonalność technologii „LSN improved”

Funkcje monitorowania wejść

8-wejściowy moduł interfejsu Bosch FLM‑420‑I8R1‑S posiada dwie funkcje monitorowania:

1. Monitorowanie linii za pomocą rezystora końca linii (EOL)
2. Monitorowanie styku beznapięciowego

W przypadku każdego z ośmiu wejść funkcję monitorowania można wybrać niezależnie przez ustawienie odpowiedniego adresu.

Monitorowanie linii za pomocą rezystora końca linii (EOL)

Monitorowanie linii za pomocą rezystora końca linii (EOL) można aktywować niezależnie dla każdego wejścia. Rezystor końca linii ma standardową rezystancję 3,9 kΩ.

Moduł interfejsu wykrywa:

• Tryb czuwania
• Wyzwalanie w przypadku zwarcia
• Wyzwalanie w przypadku przerwy w linii

Przełączniki adresu

Adresy modułów ustawia się za pomocą przełączników obrotowych. W przypadku podłączenia do central sygnalizacji pożaru Avenar (tryb sieci „LSN improved”) operator może wybrać pomiędzy adresowaniem automatycznym a ręcznym, z automatycznym wykrywaniem lub bez niego.

Funkcje LSN

Wbudowane izolatory zapewniają utrzymanie funkcji w przypadku zwarcia lub przerwania linii w pętli LSN. Informacja o usterce jest przesyłana do centrali sygnalizacji pożaru.

Charakterystyka sieci „LSN improved”

Produkt ma następujące funkcje udoskonalonej technologii LSN:

• Elastyczne struktury sieciowe, w tym „T-tapping” bez użycia dodatkowych elementów
• Nawet do 254 elementów sieci „LSN improved” w każdej pętli lub odgałęzieniu
• Kompatybilność z istniejącymi systemami sieci LSN i centralami sygnalizacji pożaru
• Moduł posiada zaciski umożliwiające przelotowe doprowadzenie zasilania z drugiej pary żył linii LSN.
• Kable przeprowadza się przez gumowe przepusty lub przyłącza PG.
• Zaciski pozwalają na łatwe podłączenie kabli nawet wówczas, gdy moduł jest wbudowany.
• W przypadku montażu na nierównej powierzchni należy użyć podkładek dystansujących znajdujących się w zestawie.
• Aby funkcjonowanie systemu sygnalizacji pożaru spełniało wymogi normy EN 54‑2, moduły interfejsu wykorzystywane do aktywacji urządzeń przeciwpożarowych, których wyjścia nie są monitorowane, muszą być zamontowane bezpośrednio przy lub w aktywowanym przez nie urządzeniu.

Centrale systemu sygnalizacji pożaru Bosch AVENAR – wiedza w pigułce

Systemy sygnalizacji pożaru Bosch zostały zaprojektowane z myślą o zwiększeniu bezpieczeństwa. Dzięki przemyślanej technologii instalacje wykonane są w oparciu o pętle dozorowe LSN co zwiększa niezawodność rozwiązania, które w tym przypadku odgrywa najważniejszą rolę. System sygnalizacji pożaru oparty o rozwiązania producenta Bosch zapewnia pełną adaptację do obecnych i przyszłych potrzeb dzięki w pełni modułowej konfiguracji centrali, która jest podstawą sprawnie działającego systemu. Jest on kompatybilny zarówno wstecznie jak i w górę. Pozwala to na zastosowanie najnowszych technologii, zamienników, rozbudowy oraz na integrację z innymi systemami firmy Bosch za pomocą jednego, spójnego oprogramowania. System sygnalizacji pożaru Bosch to niezawodność
i szybkość reakcji, odporność na fałszywe alarmy, elastyczność i najnowocześniejsza technologia dopracowana w każdym szczególe dzięki wieloletniemu doświadczeniu. Centrale systemów sygnalizacji pożaru Bosch pozwalają na instalację zarówno elementów adresowalnych, instalowanych na pętlach dozorowych LSN jak i na instalację urządzeń konwencjonalnych, pracujących w systemie dzięki specjalnie przeznaczonym do tego celu modułom. Najnowsze modele central Avenar składają się z serii 2000 oraz 8000 a ich wspólnym, niezmiennym elementem jest kontroler. Jest to ośmiocalowy panel dotykowy ze stałymi i programowalnymi przyciskami, który umożliwia dostosowanie do własnych potrzeb.

Centrale serii Avenar 2000 to kompaktowe rozwiązania pozwalające na podłączenie do 4 pętli dozorowych. W zależności od wersji centrali, mamy możliwość rozszerzenia o dodatkowe panele wyniesione lub ich sieciowania. W wersji podstawowej (standard) użytkownik zyskuje możliwość podpięcia do centrali 3 dodatkowych klawiatur wyniesionych. W przypadku wersji premium jest to sieciowanie, które oznacza połączenie nawet 32 central w jednym, spójnym systemie. Centrale serii Avenar 2000 zapewniają bezpieczeństwo na najwyższym poziomie w małych i średnich obiektach.

Centrale serii Avenar 8000 to rozwiązania pozwalające zabezpieczyć budynki o średnich i bardzo dużych rozmiarach. Rozwiązania oparte o ten model central to najczęściej obiekty, w których ilości elementów detekcyjnych jak i wykonawczych liczone są w setkach a nawet tysiącach. Centrale serii Avenar 8000 pozwalają na instalację:

• Do 32 pętli dozorowych,
• Do 46 modułów funkcyjnych,
• Sieciowanie 32 central w systemie.

Centrale systemu sygnalizacji pożaru Bosch posiadają wszystkie niezbędne certyfikaty, które dopuszczają je do instalacji w obiektach na terenie całego kraju.
