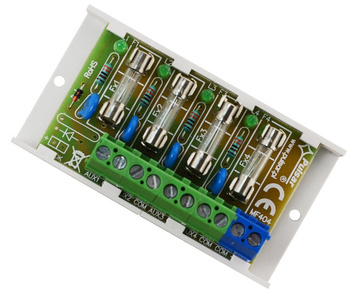

AWZ589 LB4/4×2A/2,5/FTA moduł bezpiecznikowy
AWZ589 to moduł bezpiecznikowy przeznaczony do rozdziału zasilania w systemach niskonapięciowych wymagających napięcia z zakresu 10V÷30V DC Posiada wejście IN do podłączenia zasilania oraz cztery niezależnie zabezpieczone bezpiecznikami topikowymi 2A wyjścia zasilania AUX1÷AUX4. Zadziałanie bezpiecznika sygnalizowane jest poprzez zgaszenie odpowiedniej diody LED modułu: L1 dla AUX1, L2 dla AUX2 itd. Dodatkowo każde z wyjść zabezpieczone jest warystorem chroniącym zasilacz oraz odbiorniki przed skutkami wystąpienia przepięć w układzie zasilania. Moduł jest przystosowany do podłączenia przewodów o maksymalnym przekroju 2,5mm2. Taśma samoprzylepna oraz listwa montażowa pozwala na montaż na dowolnej powierzchni.
Najważniejsze cechy:
Zasilanie: 10 - 30 V DC
Wyjście zasilania: 4 x 2 A / Uaux = Uin
Bezpiecznik: 4 x 2A (TOPIK)
Wejścia / wyjścia: 1 / 4 - 2.5mm² / 2.5mm², wejście zasilania: złącze śrubowe lub gniazdo DC 5.5/2.1,listwa rozgałęźna
Wymiary: 80 x 27 x 43 [+/-2 mm]
Zabezpieczenia: SCP, OLP, przepięciowe
Opcje montażu modułu: listwa montażowa, taśma samoprzylepna
Sygnalizacja: sygnalizacja optyczna LED
Gwarancja: 2 lata
Uniwersalne zastosowanie
Moduł świetnie nadaje się do odseparowanego zasilania w systemach CCTV, SSWIN domofonowych oraz wideodomofonowych.
Sygnalizacja optyczna
Moduł na płytce posiada czytelną sygnalizacja optyczna pracy wyjść zasilających.
Zabezpieczenia
Moduł posiada zabezpieczenie przeciwzwarciowe, przeciążeniowe, przepięciowe zwiększające bezpieczeństwo pracy podłączonych urządzeń.
| SPECYFIKACJA TECHNICZNA | |
| Napięcie zasilania | 10V ÷ 30V DC |
| Napięcie wyjściowe | UAUX = UIN (zgodne z napięciem zasilania) |
| Pobór prądu | 5 mA÷ 30 mA @ UIN = 10V ÷ 30V DC |
| Ilość wejść zasilania | 1 (zacisk IN) – przewód 2,5mm |
| Ilość wyjść zasilania | 4 (zaciski AUX) – przewód 2,5mm2 max |
| Zabezpieczenie przeciwzwarciowe SCP | 4 x 2A |
| Zabezpieczenie przeciwzwarciowe OLP | 4 x 2A |
| Zabezpieczenie przeciwzwarciowe przepięciowe | warystory |
| Sygnalizacja optyczna | Diody LED zielone L1 ÷ L4 - stan wyjść AUX1÷AUX4 |
| Bezpieczniki F1 ÷ F4 | 4 x F2A |
| Warunki pracy | II klasa środowiskowa, -10°C ÷ 50°C |
| Wymiary | L=80, W=43, H=27 (+/-2mm) |
| Mocowanie | Listwa montażowa z taśmą przylepną lub wkręty montażowe x2 (otwory Ć 3mm) |
| Złącza | ?0,51÷2,05 (AWG 24-12), 0,5 ÷ 2,5mm |
| Waga netto/brutto | 0,05kg / 0,07kg |
| Deklaracje, gwarancja | CE, 2 lata od daty produkcji |
Producent gwarantuje naprawę lub wymianę sprzętu do 24 miesięcy od daty zakupu.
