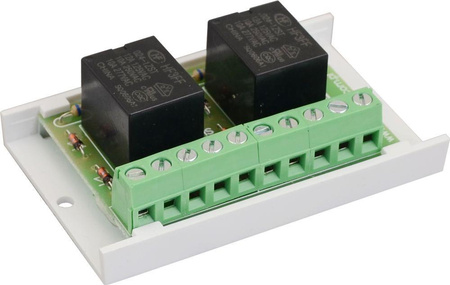

Moduł przekaźnikowy MP-2/24V Pulsar AWZ624
Uwaga! Towary oznaczone Outlet mogą mieć ograniczoną gwarancję/rekojmię. Kliknij i sprawdź
Sprawdź w szczegółowych informacjach.
AWZ624 MP-2/24V moduł przekaźnikowy
AWZ624 to moduł przekaźnikowy przeznaczony do stosowania w instalacjach niskonapięciowych. Służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli dostępu. Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych. Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu. Moduł jest przystosowany do podłączenia przewodów o maksymalnym przekroju 2mm2. Moduł posiada plastikową listwę wyposażoną w taśmę samoprzylepną służącą do zamocowania na płaskiej powierzchni (ścianka obudowy, zasilacza buforowego itp.) oraz otwory do ewentualnego przykręcenia listwy do podłoża.
Najważniejsze cechy:
Zasilanie: 20 - 28 V DC
Wymiary: 70 x 22 x 43 [+/-2 mm]
Prąd przełączalny: 2A@30V DC; 2A@50V AC
Styki: 2 x C/NC/NO
Montaż: taśma montażowa lub wkręt montażowy x 2
Sygnalizacja: sygnalizacja optyczna LED
Gwarancja: 2 lata
Sygnalizacja optyczna LED
Przekaźnik na płytce PCB w czytelny sposób pokazuje załączenie lub wyłączenie styków C, NO, NC
Odseparowanie źródeł zasilania
Przekaźnik zapewnia separację galwaniczna źródeł zasilania w stosunku do wyjść modułu. Zapewnia to ochronę urządzeń przed uszkodzeniem.
Uniwersalność
Przekaźnik służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli dostępu
| SPECYFIKACJA TECHNICZNA | |
| Napięcie cewki przekaźnika | 20 ÷ 28 V DC (-/+5%) |
| Prąd cewki przekaźnika | 18 mA@ 24 V DC |
| Ilość przekaźników | 2 |
| Napięcie styków przekaźnika | 30 V DC / 48 V AC |
| Prąd styków przekaźnika | 2A max. |
| Styki przekaźnika | C/NC/NO (wyprowadzenia Ø 2,05mm: AWG 24-12) |
| Czas załączenia/wyłączenia | 15ms/8ms (-/+5%) |
| Warunki pracy | -10°C ÷ +40°C |
| Obudowa | brak, konstrukcja typu “open-frame”, IP00 |
| Wymiary | L=70, W=43, H=22 [mm, +/-2] |
| Waga netto/brutto | 0,04 / 0,06 [kg] |
| Montaż | taśma montażowa lub wkręt montażowy x 2 |
| Deklaracje, gwarancja | CE, 2 lata od daty produkcji |
| Uwagi | wyprowadzenia na złączach: Ø 0,41 ÷ 1,63 (AWG 26-14), |
Producent gwarantuje naprawę lub wymianę sprzętu do 24 miesięcy od daty zakupu.
