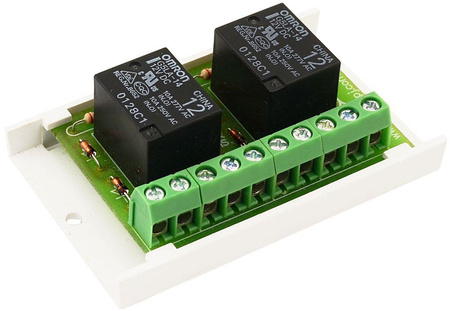

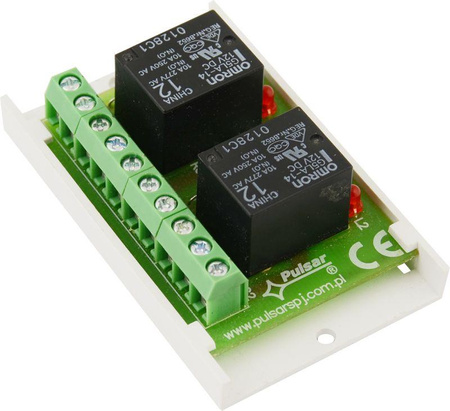

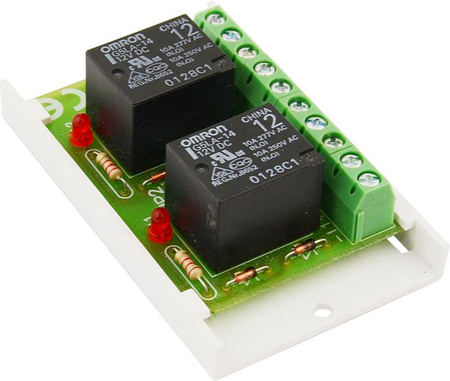

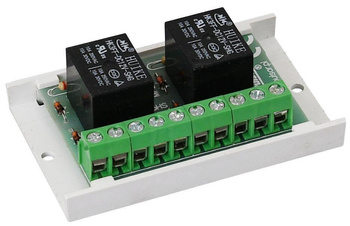

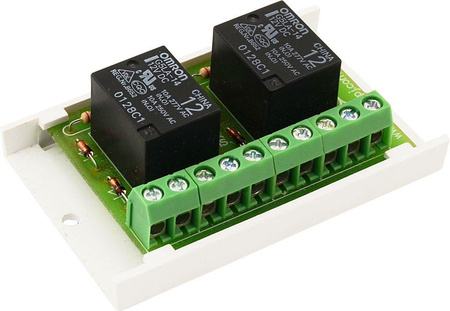

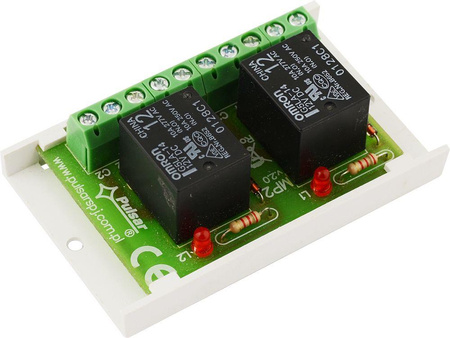

Moduł przekaźnikowy MP2 Pulsar AWZ529
Uwaga! Towary oznaczone Outlet mogą mieć ograniczoną gwarancję/rekojmię. Kliknij i sprawdź
Sprawdź w szczegółowych informacjach.
AWZ529 MP2 moduł przekaźnikowy
AWZ529 to moduł przekaźnikowy przeznaczony do stosowania w instalacjach niskonapięciowych. Służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli dostępu. Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych. Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu. Moduł jest przystosowany do podłączenia przewodów o maksymalnym przekroju 2mm2. Moduł posiada plastikową listwę wyposażoną w taśmę samoprzylepną służącą do zamocowania na płaskiej powierzchni (ścianka obudowy, zasilacza buforowego itp.) oraz otwory do ewentualnego przykręcenia listwy do podłoża.
Najważniejsze cechy:
Zasilanie: 10 - 14 V DC
Wymiary: 70 x 22 x 43 [+/-2 mm]
Prąd przełączalny: 2A@30V DC; 2A@50V AC
Styki: 2 x C/NC/NO
Montaż: taśma montażowa lub wkręt montażowy x 2
Sygnalizacja: sygnalizacja optyczna LED
Gwarancja: 2 lata

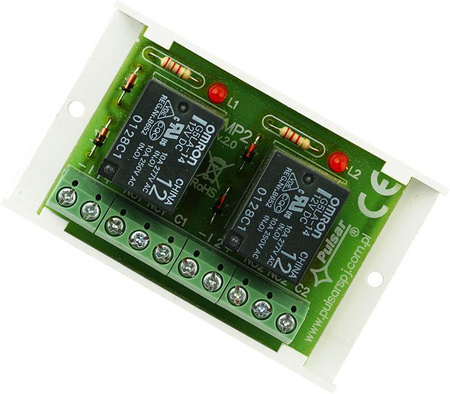

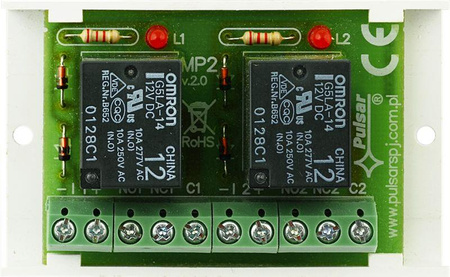

Sygnalizacja optyczna LED
Przekaźnik na płytce PCB w czytelny sposób pokazuje załączenie lub wyłączenie styków przekaźnika.
Odseparowanie źródeł zasilania
Przekaźnik zapewnia separację galwaniczna źródeł zasilania w stosunku do wyjść modułu. Zapewnia to ochronę urządzeń przed uszkodzeniem.
Uniwersalność
Przekaźnik służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli dostępu
|
SPECYFIKACJA TECHNICZNA |
|
|
Napięcie cewki przekaźnika |
10 ÷ 14 V DC (-/+5%) |
|
Prąd cewki przekaźnika |
37 mA@12 V DC |
|
Ilość przekaźników |
2 |
|
Napięcie styków przekaźnika |
30 V DC / 48 V AC |
|
Prąd styków przekaźnika |
2 A max |
|
Styki przekaźnika |
C/NC/NO (wyprowadzenia Ø 2,05mm: AWG 24-12) |
|
Czas załączenia/wyłączenia |
15ms/8ms (-/+5%) |
|
Warunki pracy |
-10°C÷ 40°C |
|
Obudowa |
brak, konstrukcja typu “open-frame”, IP00 |
|
Wymiary |
L=70, W=43, H=22 [mm, +/-2] |
|
Waga netto/brutto |
0,04 / 0,06 [kg] |
|
Montaż |
taśma montażowa lub wkręt montażowy x 2 |
|
Deklaracje, gwarancja |
CE, 2 lata od daty produkcji |
|
Uwagi |
wyprowadzenia na złączach: Ø 0,41 ÷ 1,63 (AWG 26-14), |
Producent gwarantuje naprawę lub wymianę sprzętu do 24 miesięcy od daty zakupu.
