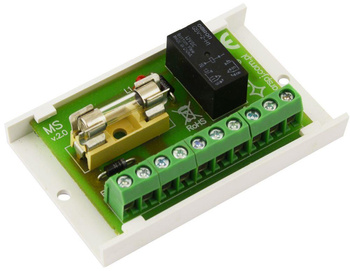

Moduł przekaźnikowy MS Pulsar AWZ511

Moduł przekaźnikowy MS Pulsar AWZ511

Rozmiar
29,52 zł
brutto / szt.
14 dni na łatwy zwrot
Bezpieczne zakupy
Najniższa cena przed obniżką

Uwaga! Towary oznaczone jako Outlet mogą mieć ograniczoną gwarancję/rekojmię. Przed zakupem prosimy o kontakt!

Marka
Symbol
AWZ511
Kod producenta
5906881441725

AWZ511 MS moduł przekaźnikowy

AWZ511 to moduł przekaźnikowy przeznaczony do stosowania w instalacjach niskonapięciowych. Służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli dostępu. Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych. Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu. Posiada szeregowy bezpiecznik w obwodzie przekaźnika (FUSE, R-). Moduł jest przystosowany do podłączenia przewodów o maksymalnym przekroju 2mm2. Moduł posiada plastikową listwę wyposażoną w taśmę samoprzylepną służącą do zamocowania na płaskiej powierzchni (ścianka obudowy, zasilacza buforowego itp.) oraz otwory do ewentualnego przykręcenia listwy do podłoża.

Najważniejsze cechy:

Zasilanie: 10 - 14 V DC

Bezpiecznik: 1 x 1.5A (TOPIK)

Wymiary: 70 x 20 x 43 [+/-2 mm]

Prąd przełączalny: 2A@30V DC; 2A@50V AC

Styki: 1 x C/NC/NO

Montaż: taśma montażowa lub wkręt montażowy x 2

Sygnalizacja: sygnalizacja optyczna LED

Gwarancja: 2 lata

Sygnalizacja optyczna LED

Przekaźnik na płytce PCB w czytelny sposób pokazuje załączenie lub wyłączenie styków przekaźnika.

Odseparowanie źródeł zasilania

Przekaźnik zapewnia separację galwaniczna źródeł zasilania w stosunku do wyjść modułu. Zapewnia to ochronę urządzeń przed uszkodzeniem.

Uniwersalność

Przekaźnik służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli dostępu

SPECYFIKACJA TECHNICZNA

Napięcie cewki przekaźnika

10÷14V DC (-/+5%)

Prąd cewki przekaźnika

25mA @ 12VDC

Ilość przekaźników

1

Napięcie styków przekaźnika

30 V DC / 50 V AC

Prąd styków przekaźnika

2A max.

Styki przekaźnika

C/NC/NO (wyprowadzenia Ø 2,05mm:
AWG 24-12)

Czas załączenia/wyłączenia

15ms/8ms (-/+5%)

Warunki pracy

II klasa środowiskowa, -10°C÷ 40°C

Obudowa

konstrukcja typu “open-frame”, IP00

Wymiary

L=70, W=43, H=20 [mm, +/-2]

Waga netto/brutto

0,03 / 0,05[kg]

Montaż

taśma montażowa lub wkręt montażowy x 2

Deklaracje, gwarancja

CE, 2 lata od daty produkcji

Uwagi

wyprowadzenia na złączach: Ø 0,41÷1,63 (AWG 26-14),
Ø 0,51÷2,05 (AWG 24-12) - styki przekaźnika

Do pobrania
Gwarancja producenta na 2 lata

Producent gwarantuje naprawę lub wymianę sprzętu do 24 miesięcy od daty zakupu.
