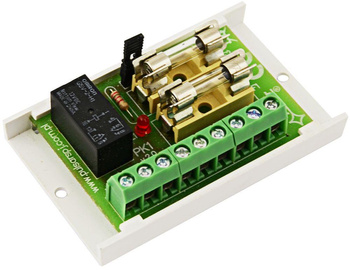

AWZ513 PK1 moduł przekaźnikowy
AWZ513 to moduł przekaźnikowy przeznaczony do stosowania w instalacjach niskonapięciowych. Służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli dostępu. Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych. Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu. Posiada szeregowy bezpiecznik w obwodzie przekaźnika (C, NO, NC). Moduł jest przystosowany do podłączenia przewodów o maksymalnym przekroju 2mm2. Moduł posiada plastikową listwę wyposażoną w taśmę samoprzylepną służącą do zamocowania na płaskiej powierzchni (ścianka obudowy, zasilacza buforowego itp.) oraz otwory do ewentualnego przykręcenia listwy do podłoża.
Najważniejsze cechy:
Zasilanie: 10 - 14 V DC
Bezpiecznik: 1 x 2A (TOPIK) + 1 x 0.5A (TOPIK)
Wymiary: 70 x 20 x 43 [+/-2 mm]
Prąd przełączalny: 2A@30V DC; 2A@50V AC
Styki: 1 x C/NC/NO
Montaż: taśma montażowa lub wkręt montażowy x 2
Sygnalizacja: sygnalizacja optyczna LED
Gwarancja: 2 lata
Sygnalizacja optyczna LED
Przekaźnik na płytce PCB w czytelny sposób pokazuje załączenie lub wyłączenie styków przekaźnika.
Odseparowanie źródeł zasilania
Przekaźnik zapewnia separację galwaniczna źródeł zasilania w stosunku do wyjść modułu. Zapewnia to ochronę urządzeń przed uszkodzeniem.
Uniwersalność
Przekaźnik służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli dostępu
SPECYFIKACJA TECHNICZNA | |
Napięcie cewki przekaźnika | 10 ÷ 14 V DC (-/+5%) |
Prąd cewki przekaźnika | 25 mA@12 V DC |
Ilość przekaźników | 1 |
Napięcie styków przekaźnika | 30 V DC / 48 V AC |
Prąd styków przekaźnika | 2A max. |
Styki przekaźnika | C/NC/NO (wyprowadzenia Ø 2,05mm: |
Czas załączenia/wyłączenia | 15ms/8ms (-/+5%) |
Sygnalizacja optyczna | sygnalizacja optyczna LED |
Bezpieczniki | F1=2 A, F2=0.5 A |
Warunki pracy | -10°C÷ 40°C |
Obudowa | brak, konstrukcja typu “open-frame”, IP00 |
Wymiary | L=70, W=43, H=20 [mm, +/-2] |
Waga netto/brutto | 0,04 / 0,07 [kg] |
Montaż | taśma montażowa lub wkręt montażowy x 2 |
Deklaracje, gwarancja | CE, 2 lata od daty produkcji |
Uwagi | wyprowadzenia na złączach: Ø 0,41÷1,63 (AWG 26-14), |
Producent gwarantuje naprawę lub wymianę sprzętu do 24 miesięcy od daty zakupu.
