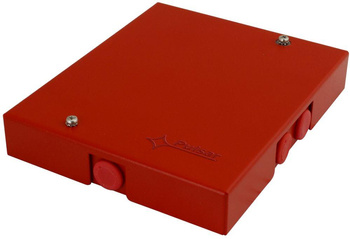

Puszka instalacyjna Pulsar AWOZ-225P z bezpiecznikiem 2×0,375A

AWOZ-225P Puszka instalacyjna z bezpiecznikiem 2×0,375A

AWOZ-225P to puszka instalacyjna przeciwpożarowa przeznaczona jest do łączenia urządzeń przeciwpożarowych w systemach instalacji kablowych wykonanych w klasie odporności ogniowej zgodnie z DIN 4102-12 w których wymagane jest zapewnienie ciągłości zasilania lub przesyłania sygnału w czasie pożaru. Konstrukcja puszki instalacyjnej została tak zaprojektowana aby zagwarantować mechaniczną zdolność do utrzymania tras kablowych w stanie w którym gwarantowane jest ciągłe przesyłanie energii elektrycznej i sygnałów teletechnicznych w strefie pożaru. Puszka instalacyjna może znaleźć zastosowanie w zasilaniu urządzeń ochrony przeciwpożarowej tj. wentylatory oraz klapy oddymiające, centrale SSP, systemy DSO, itp. Puszka instalacyjna posiada osobne zaciski do podłączenia wejścia linii sygnałowej, osobne do podłączenia wyjścia linii sygnałowej oraz osobne do podłączenia sygnalizatora lub innego urządzenia poprzez bezpiecznik.

Najważniejsze cechy :

Wejścia / wyjścia: 4 / 8 - 2,5mm² / 2,5mm², listwa rozgałęźna

Bezpiecznik: 2 x 0.375A (TOPIK)

Napięcie: 125 V AC max

Średnica przewodu instalacyjnego: Max. 10mm

Przekrój przewodu: Max. 2,5mm2

Obudowa: blacha DC01, 1mm, RAL3001 (czerwony), metalowa

Wymiary: 122 x 146 x 30 [mm] (WxHxD)

Waga: 0,61 kg

Certyfikaty, deklaracje: Krajowy certyfikat stałości właściwości użytkowych Nr 063-UWB-0174, Krajowa Ocena Techniczna CNBOP-PIB-KOT-2019/0109-3704

Klasa odporności ogniowej: E30, E60, E90

Gwarancja: 3 lata

Instalacja:

Puszki instalacyjne przeciwpożarowe należy mocować bezpośrednio do podłoża betonowego klasy min. B20 lub kamienia naturalnego. Dopuszczone do stosowania są inne materiały budowlane posiadające odpowiednią wytrzymałość i atest nośności ogniowej równej, co najmniej klasie R90. Puszki instalacyjne przeciwpożarowe należy mocować do stropu lub ściany za pomocą dwóch kołków stalowych o odpowiedniej odporności ogniowej. Kable należy mocować przy pomocy uchwytów w odstępach 600 mm. Odstęp mocowania kabli (uchwytów) od krawędzi puszki max. 100 mm. Należy przy tym zwrócić uwagę na następujące warunki graniczne:

1. a) Tuleje i kołki rozporowe powinny być wpuszczone w beton minimum 30 mm.
2. b) Siła naciągu na kołek nie powinna przekraczać 500 N.
3. c) Alternatywnie mogą być stosowane kołki, których przydatność pod względem bezpieczeństwa przeciwpożarowego została udokumentowana.
4. d) Powinno być zagwarantowane, że zespoły kablowe zawierające puszki instalacyjne przeciwpożarowe nie będą naruszone w swej klasie zachowania funkcjonalności przez spadające elementy budowlane.

Przewody instalacyjne należy przeprowadzić przez przeznaczone do tego przepusty izolacyjne a następnie

przymocować uchwytami kablowymi umieszczonymi wewnątrz obudowy.
