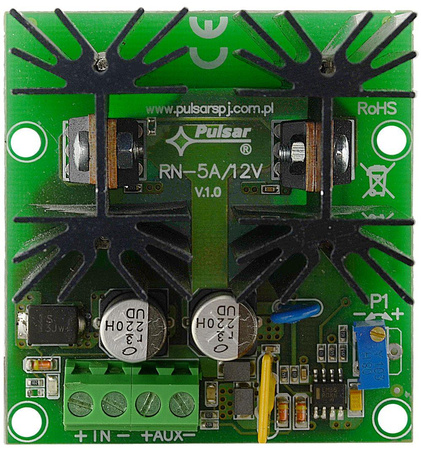

Reduktor napięcia 14V/DC>12V/DC 5A Pulsar RN500 max 5A bez obudowy

RN500 RN 12V/5A reduktor napięcia DC

RN500 to reduktor napięcia służący do obniżenia i stabilizacji napięcia DC z zakresu 12÷14V do wartości 12V ( regulacja 11V÷Uin DC). W przypadku, gdy napięcie wejściowe spadnie poniżej progu ustawionego napięcia wyjściowego, następuje całkowite otwarcie tranzystora i reduktor przewodzi bezstratnie (spadek napięcia ΔU<1%). Pozwala to na pełne wykorzystanie energii zgromadzonej w akumulatorze zasilacza przy pracy bateryjnej. Maksymalny prąd obciążenia reduktora wynosi 5A (moc odbiornika P= 60W maks.). Wyjście reduktora RN500 wyposażone jest w zabezpieczenie przeciążeniowe (OLP) i przeciwzwarciowe (SCP). Reduktor wyposażony jest w optyczną sygnalizację pracy informującą o stanie zasilania DC i wyjścia DC. Moduł nie posiada izolacji galwanicznej pomiędzy wej/wyj (IN-AUX), pracuje na wspólnym potencjale „masy” (0V) (zaciski IN- oraz AUX- są połączone galwanicznie = zacisk wspólny). Moduł posiada plastikową listwę wyposażoną w taśmę samoprzylepną służącą do zamocowania na płaskiej powierzchni (ścianka obudowy, zasilacza buforowego itp.) oraz otwory do ewentualnego przykręcenia listwy do podłoża.

Najważniejsze cechy:

Zasilanie: 12 - 14 V DC

Wyjście zasilania: 5 A / 12 V DC

Wymiary: 76 x 45 x 70 [+/-2 mm]

Zabezpieczenia: SCP, OLP

Sygnalizacja: sygnalizacja optyczna LED

Montaż: Listwa montażowa z taśmą przylepną lub kołki montażowe x 4 (PCB fi=4,2mm)

Stabilizacja napięcia 12V

Reduktor RN500 w połączeniu z typowym zasilaczem buforowym dedykowany jest do zasilania urządzeń wymagających stabilizowanego napięcia 10V÷12V DC. W szczególności dedykowany jest do systemów telewizji przemysłowej CCTV (kamery, podświetlacze IR), kontroli dostępu KD i innych, w których występują urządzenia zasilane napięciem 12V DC (-10%/+5%) i nie mogą być zasilane bezpośrednio z wyjścia 13,8V DC zasilacza buforowego.
