Terminal kontroli dostępu wewnętrzny Roger MCT68ME-IO-I z czytnikiem kart Unique 125kHz (EM) / Mifare 13,56MHz, klawiaturą i klawiszami RCP (standard: RACS 5)

MCT68ME-IO-I Wewnętrzny terminal zbliżeniowy EM 125kHz,MIFARE® 13,56 MHz z liniami we/wy

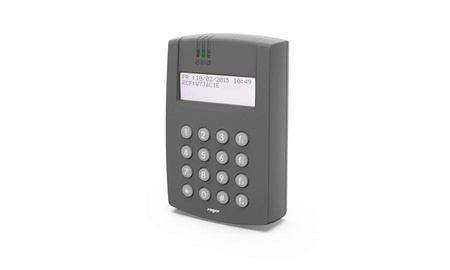

Czytnik MCT68ME-IO-I to wewnętrzny terminal dostępu przeznaczony do pracy w systemie kontroli dostępu RACS5 firmy Roger. Czytnik umożliwia identyfikację użytkowników za pośrednictwem identyfikatorów zbliżeniowych standardu EM125kHz (UNIQUE), MIFARE® 13,56 MHz lub wprowadzenia kodu pin za pomocą klawiatury numerycznej. Komunikacja z kontrolerem odbywa się za pośrednictwem zmodyfikowanego standardu RS485, który dopuszcza tworzenie struktur okablowania typu gwiazda oraz drzewo. MCT68ME-IO-I posiada wbudowany głośnik, silikonową klawiaturę z podświetleniem, sygnalizację LED oraz czytelny czteroliniowy wyświetlacz LCD. Dzięki takiemu rozwiązaniu czytnik jest bardzo intuicyjny w obsłudze. Zastosowane w czytniku linie wejściowe oraz wyjściowe pozwalają na bezpośrednie połączenie do niego elementów takich jak: rygiel, sygnalizator, kontaktron, przycisk wyjścia.

Najważniejsze cechy:

Współpraca z systemem RACS5 RS485 EPSO 3 (system RACS 5) maksymalna długość magistrali 1200 metrów.

Standard odczytu : EM125kHz (UNIQUE), 13,56 MHz MIFARE Ultralight/Classic

Zasięg odczytu: Do 10 cm dla kart EM125kHz, Do 7 cm dla kart MIFARE

Sygnalizacja LED: 3 wskaźniki sygnalizacyjne LED

Interfejs komunikacyjny : RS485, CLK/DATA

Wejścia: 3 x (IN1..IN3) dwustanowe linie wejściowe NO/NC wewnętrznie spolaryzowane do plusa zasilania za pośrednictwem rezystora 15kΩ, próg przełączania ok. 3.5V

Wyjścia Tranzystorowe: 2x (IO1, IO2) typu otwarty kolektor, maks. obciążenie 15VDC/150mA

Wyjścia Przekaźnikowe: 1x (REL1) z jednym stykiem NO/NC, obciążalność 30V/1,5A DC/AC

Głośnik : Tak

Klawiatura: Silikonowa klawiatura z podświetleniem

Klawisze funkcyjne: 4

Czujnik antysabotażowy : Tak, tamper

Stopień ochrony : IP30

Zasilanie: 12V DC, dopuszczalne 10-15V DC

Pobór prądu: 100mA

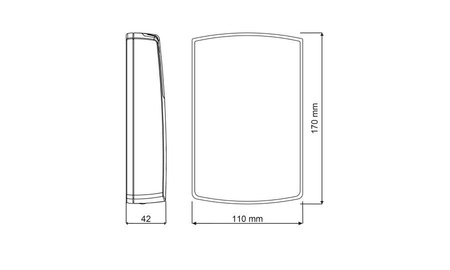

Wymiary: 170 × 110 × 42 mm (wys. x szer. x gł.)

Współpraca z RACS5

System RACS 5 firmy Roger to zintegrowany system kontroli dostępu, bezpieczeństwa i automatyki klasy Enterprise, który umożliwia zarządzanie dostępem do obiektów i zasobów w sposób skalowalny, niezawodny i funkcjonalny. System obejmuje kontrolery dostępu, czytniki zbliżeniowe, ekspandery we/wy, program zarządzający Viso oraz program do konfiguracji niskopoziomowej RogerVDM.

Zasilanie

Czytnik wymaga do prawidłowej pracy wymaga napięcia w zakresie 11-15V DC. Przekroje przewodów zasilania należy tak dobrać, aby napięcie zasilania przy urządzeniu nie różniło się więcej niż o 1V względem napięcia na wyjściu zasilacza. Napięcie to może być doprowadzone z ekspandera MCX2D/MCX4D zestawu MC16-PAC-KIT, kontrolera dostępu MC16 (wyjście zasilania TML) lub z osobnego zasilacza w przypadku zamontowania czytnika w znacznej odległości od kontrolera. Przy zastosowaniu jednej pary kabla UTP maksymalna długość kabla zasilającego wynosi 150 metrów, przy dwóch parach 300 metrów, przy trzech parach 450 metrów, przy czterech parach maksymalnie 600 metrów.

Magistrala RS485

Komunikację czytnika z kontrolerem zapewnia magistrala RS485, do której można w sumie podłączyć do 16 urządzeń systemu RACS 5, każde o indywidualnym adresie w zakresie 100-115. Magistralę tą można kształtować w sposób swobodny stosując topologie gwiazdy i drzewa a także ich kombinacje. Nie dopuszcza się jednak stosowania topologii pętli. W większości przypadków komunikacja działa bezproblemowo dla wszystkich rodzajów kabla (zwykły kabel telefoniczny, skrętka ekranowana lub nieekranowana), niemniej preferowana jest nieekranowana skrętka komputerowa (U/UTP kat. 5).

Klawiatura

Czytnik posiada silikonową podświetlana klawiaturę wyposażoną w 12 przycisków numerycznych oraz 4 przycisków funkcyjnych, która może być wykorzystywana do wprowadzania kodów PIN i różnych komend. Domyślnie klawisz [#] jest stosowany do zatwierdzania kodu PIN.

Klawisze Funkcyjne

Terminal posiada cztery klawisze funkcyjne [F1] - [F4]. Do klawiszy można przypisywać różne funkcje w ramach konfiguracji wysokopoziomowej (VISO) np. dzwonek, ustaw Tryb RCP, rejestruj zdarzenie OBCHóD, załącz węzeł automatyki, itp. W ramach konfiguracji niskopoziomowej (RogerVDM) można ustawić czy terminal ma rozpoznawać nie tylko krótkie ale też długie naciśnięcia poszczególnych klawiszy. Dla każdego ze sposób naciśnięcia można z kolei przypisać inną funkcję. Klawiatura numeryczna terminala zawiera klawisze [*] oraz [#], które mogą zostać skonfigurowane jako klawisze funkcyjne.

Sygnalizacja LED

Czytnik jest wyposażony w trzy wskaźniki LED, które służą do sygnalizacji wbudowanych funkcji i dodatkowo mogą być zaprogramowane według uznania do sygnalizacji innych dostępnych w systemie funkcji w ramach konfiguracji wysokopoziomowej (VISO).

Głośnik

Czytnik posiada głośnik, który służy do sygnalizacji wbudowanych funkcji i dodatkowo może być zaprogramowany według uznania do sygnalizacji innych dostępnych w systemie funkcji w ramach konfiguracji wysokopoziomowej (VISO).

Czujnik antysabotażowy

Wbudowany czujnik antysabotażowy informuje o otwarciu obudowy oraz oderwaniu jej od podłoża. Zapewnia to ochronę przed nieautoryzowanym dostępem do czytnika oraz próbami sabotażu systemu.

Linie Wejściowe/Wyjściowe

Czytnik posiada wbudowane linie wejściowe oraz wyjściowe do podłączenia rygla, kontaktronu, przycisku wyjścia oraz innych elementów. Linie te umożliwiają kompletną obsługę przejścia bez konieczności wykorzystywania wejść i wyjść zlokalizowanych na kontrolerze dostępu lub module rozszerzeń.

Tryb RCP

MCT68ME-IO jest wyposażony 4-linijkowy wyświetlacz LCD oraz zestaw czterech programowalnych klawiszy funkcyjnych, które mogą być wykorzystane m.in. do wyboru trybów RCP, dzięki czemu czytnik znajduje powszechne zastosowanie jako terminal rejestracji czasu pracy.
