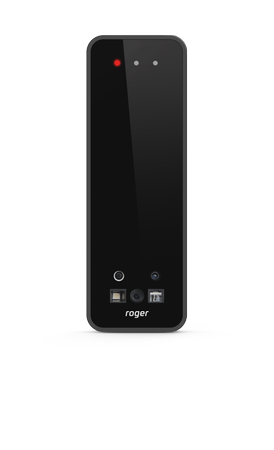

Terminal kontroli dostępu wewnętrzny Roger MCT84M-BK-QB z czytnikiem kart Mifare / DESFire 13,56MHz i skanerem kodów QR (obsługa NFC/BLE/QR_CODE) (standard: RACS 5)

MCT84M-BK-QB zewnętrzny czytnik zbliżeniowy 13.56MHz MIFARE® Ultralight/Classic/DESFire/Plus, NFC, BLE, kodów QR, kodów kreskowych typu 1D i 2D

Czytnik MCT84M-BK-QB to zewnętrzny terminal dostępu przeznaczony do pracy w systemie kontroli dostępu RACS5 firmy Roger. Czytnik umożliwia identyfikację użytkowników za pośrednictwem identyfikatorów zbliżeniowych standardu MIFARE® Ultralight/Classic/DESFire/Plus (odczyt CSN oraz SSN), NFC, BLE, kodów QR, kodów kreskowych typu 1D i 2D. Komunikacja z kontrolerem odbywa się za pośrednictwem zmodyfikowanego standardu RS485, który dopuszcza tworzenie struktur okablowania typu gwiazda oraz drzewo. MCT84M-BK posiada wbudowany głośnik oraz sygnalizację LED dzięki takiemu rozwiązaniu czytnik jest bardzo intuicyjny w obsłudze.

Najważniejsze cechy:

Współpraca z systemem RACS5 RS485 EPSO 3 (system RACS 5) maksymalna długość magistrali 1200 metrów, opcja pracy z otwartym protokołem RS485

Standard odczytu : MIFARE® Ultralight/Classic/DESFire/Plus (odczyt CSN oraz SSN), odczyt identyfikatorów mobilnych NFC i BLE, odczyt szyfrowanych kodów QR, odczyt nieszyfrowanych kodów kreskowych typu 1D i 2D

Zasięg odczytu: Do 7 cm dla kart MIFARE i komunikacji NFC, Do 10 m dla BLE – zależy od warunków otoczenia i modelu danego urządzenia mobilnego, Od 2 do 20 cm dla czujnika zbliżeniowego skanera QR. Od 4 do 25 cm dla skanera kodów QR przy założeniu, że odczytywany kod ma wymiar 10x10mm.

Sygnalizacja LED: 3 wskaźniki sygnalizacyjne LED

Interfejs komunikacyjny : RS485

Głośnik : Tak

Klawiatura: brak

Klawisze funkcyjne: dwa

Czujnik antysabotażowy : Tak, tamper

Stopień ochrony : IP65

Zasilanie: 12V DC, dopuszczalne 10-15V DC

Pobór prądu: 80 mA (dodatkowo 120mA jeżeli skaner kodów jest ustawiony do odczytu ciągłego).

Wymiary: 130 × 45 × 22 mm (wys. x szer. x gł.)

Współpraca z RACS5

System RACS 5 firmy Roger to zintegrowany system kontroli dostępu, bezpieczeństwa i automatyki klasy Enterprise, który umożliwia zarządzanie dostępem do obiektów i zasobów w sposób skalowalny, niezawodny i funkcjonalny. System obejmuje kontrolery dostępu, czytniki zbliżeniowe, ekspandery we/wy, program zarządzający Viso oraz program do konfiguracji niskopoziomowej RogerVDM.

Zasilanie

Czytnik wymaga do prawidłowej pracy wymaga napięcia w zakresie 11-15V DC. Przekroje przewodów zasilania należy tak dobrać, aby napięcie zasilania przy urządzeniu nie różniło się więcej niż o 1V względem napięcia na wyjściu zasilacza. Napięcie to może być doprowadzone z ekspandera MCX2D/MCX4D zestawu MC16-PAC-KIT, kontrolera dostępu MC16 (wyjście zasilania TML) lub z osobnego zasilacza w przypadku zamontowania czytnika w znacznej odległości od kontrolera. Przy zastosowaniu jednej pary kabla UTP maksymalna długość kabla zasilającego wynosi 150 metrów, przy dwóch parach 300 metrów, przy trzech parach 450 metrów, przy czterech parach maksymalnie 600 metrów.

Magistrala RS485

Komunikację czytnika z kontrolerem zapewnia magistrala RS485, do której można w sumie podłączyć do 16 urządzeń systemu RACS 5, każde o indywidualnym adresie w zakresie 100-115. Magistralę tą można kształtować w sposób swobodny stosując topologie gwiazdy i drzewa a także ich kombinacje. Nie dopuszcza się jednak stosowania topologii pętli. W większości przypadków komunikacja działa bezproblemowo dla wszystkich rodzajów kabla (zwykły kabel telefoniczny, skrętka ekranowana lub nieekranowana), niemniej preferowana jest nieekranowana skrętka komputerowa (U/UTP kat. 5).

Sygnalizacja LED

Czytnik jest wyposażony w trzy wskaźniki LED, które służą do sygnalizacji wbudowanych funkcji i dodatkowo mogą być zaprogramowane według uznania do sygnalizacji innych dostępnych w systemie funkcji w ramach konfiguracji wysokopoziomowej (VISO).

Głośnik

Czytnik posiada głośnik, który służy do sygnalizacji wbudowanych funkcji i dodatkowo może być zaprogramowany według uznania do sygnalizacji innych dostępnych w systemie funkcji w ramach konfiguracji wysokopoziomowej (VISO).

Czujnik antysabotażowy

Wbudowany czujnik antysabotażowy informuje o otwarciu obudowy oraz oderwaniu jej od podłoża. Zapewnia to ochronę przed nieautoryzowanym dostępem do czytnika oraz próbami sabotażu systemu.

Urządzenia mobilne (NFC i BLE)

Terminal MCT84M-BK-QB umożliwia identyfikację użytkowników za pomocą urządzeń mobilnych (Android, iOS) w oparciu o technologię NFC oraz Bluetooth (BLE). Identyfikacja mobilna BLE/NFC wymaga użycia aplikacji mobilnej RMK (Roger) dostępnej dla systemów iOS i Android.

Kody kreskowe

Terminal MCT84M-BK-QB umożliwia obsługiwanie szyfrowanych kodów QR oraz nieszyfrowanych kodów kreskowych jednowymiarowych (1D) i dwuwymiarowych (2D). Domyślnie terminal obsługuje szyfrowane kody QR generowane w aplikacji Roger Mobile Key. Opcja obsługi kodów nieszyfrowanych jest domyślnie wyłączona i można ją zmienić za pomocą konfiguracji niskopoziomowej (RogerVDM).

Kody QR

Czytnik obsługuje szyfrowane kody QR, które generowane są z poziomu oprogramowania zarządzającego systemem kontroli dostępu. Mogą być dostępne w formie wydrukowanego obrazu (etykieta) lub wyświetlane na telefonie.
