Terminal kontroli dostępu zewnętrzny Roger PRT12EM z czytnikiem kart Unique 125kHz (EM), klawiaturą i klawiszami RCP (standard: RACS 4 i Wiegand)

PRT12EM Zewnętrzny czytnik zbliżeniowy EM 125kHz z klawiaturą

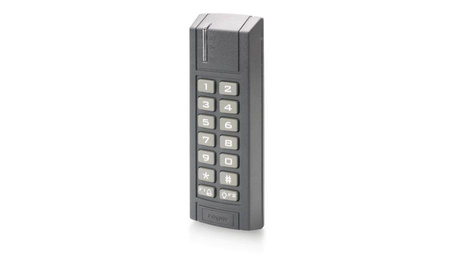

Czytnik PRTT12EM to zewnętrzny terminal dostępu przeznaczony do pracy w systemie kontroli dostępu RACS firmy Roger. Czytnik umożliwia identyfikację użytkowników za pośrednictwem identyfikatorów zbliżeniowych standardu EM125kHz (UNIQUE) lub wprowadzenia kodu pin za pomocą klawiatury numerycznej. Komunikacja z kontrolerem może odbywać w różnych formatach transmisji: Wiegand, Magstripe, RACS, RS232 w zależności od potrzeb oraz konfiguracji. Czytnik może pracować w trybie terminalowym lub autonomicznym, co oznacza, że może być podłączony do kontrolera dostępu jako terminal lub jako prosty kontroler dostępu. Urządzenie posiada stopień ochrony IP65, dzięki czemu z powodzeniem może być zainstalowane na zewnątrz przy zachowaniu szczelnego przylegania spodu obudowy do podłoża. PRT12EM posiada wbudowany głośnik, silikonową klawiaturę z podświetleniem oraz sygnalizację LED dzięki takiemu rozwiązaniu czytnik jest bardzo intuicyjny w obsłudze.

Najważniejsze cechy:

Format transmisji danych wyjściowych: Wiegand 26..66 bit, Magstripe (Clock & Data), RACS (Roger), RS232

Standard odczytu : EM125kHz (UNIQUE)

Identyfikacja: Karta i/lub PIN

Zasięg odczytu: do 15 cm

Sygnalizacja LED: 3 wskaźniki sygnalizacyjne LED

Interfejs komunikacyjny : CLK/DATA,

Głośnik : Tak

Klawiatura: Silikonowa klawiatura z podświetleniem

Klawisze funkcyjne: 2

Tryb pracy: autonomiczny lub terminalowy

Wejścia: (IN1..IN2) dwustanowe linie wejściowe NO, próg przełączania ok. 3.5V

Wyjścia przekaźnikowe: 1 x 1,5 A/30 V

Wyjście tranzystorowe: x2

Czujnik antysabotażowy : Tak, tamper

Stopień ochrony : IP65/praca na zewnątrz.

Zasilanie: 12V DC, dopuszczalne 10-15V DC

Pobór prądu: 50mA

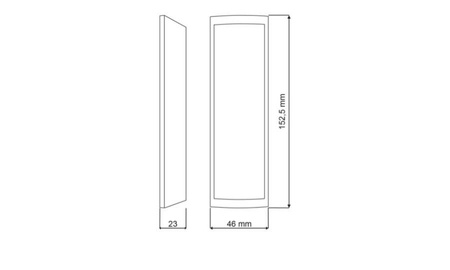

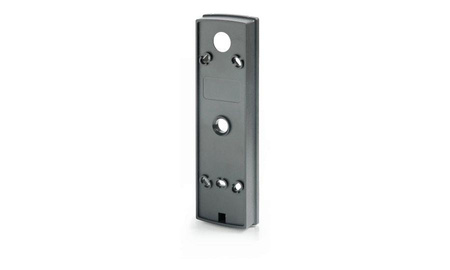

Wymiary: 152,5 × 46,0 × 23,0 mm (wys. x szer. x gł.)

System kontroli dostępu RACS 4

System kontroli dostępu RACS 4 to sieciowe rozwiązanie kontroli dostępu obejmujące: kontrolery dostępu pojedynczego przejścia PR, czytniki zbliżeniowe PRT oraz biometryczne RFT, interfejsy komunikacyjne RCI oraz UT, moduły rozszerzeń XM, centrale CPR oraz oprogramowanie zarządzające PR Master. System kontroli dostępu RACS 4 jest dedykowany do małych oraz średnich instalacji kontroli dostępu i może obsługiwać do 1000 kontrolerów (przejść) oraz do 4000 użytkowników (zaawansowane kontrolery serii PRxx2) lub do 1000 użytkowników (standardowe kontrolery serii PRxx1). System kontroli dostępu RACS 4 może zostać podzielony na osobne gałęzie zwane podsystemami kontroli dostępu. System kontroli dostępu RACS 4 zarządzany jest z poziomu bezpłatnego oprogramowania PR Master za pośrednictwem portów szeregowych (COM lub USB) lub poprzez sieć komputerową (WAN/LAN).

Tryb Autonomiczny

Czytnik PRT12EM posiada tryb autonomiczny pełny lub uproszczony.

W trybie pełnym linie CLK i DTA służą do komunikacji z zewnętrznym ekspanderem we/wy typu XM-2 oraz opcjonalnie do komunikacji z drugim czytnikiem serii PRT. Zarówno wewnętrzne linie wejściowe czytnika (IN1 i IN2) jak i linie wejściowe i wyjściowe na zewnętrznym module XM-2 mogą być skonfigurowane do kilku predefiniowanych funkcji. Tryb Autonomiczny Pełny oferuje wysoki stopień ochrony przed sabotażem gdyż umożliwia rozdzielenie członu identyfikującego użytkownika (czytnik) od członu wykonawczego (przekaźnik sterujący ryglem). Maksymalna odległość pomiędzy czytnikiem PRT a modułem XM-2 lub dodatkowym czytnikiem serii PRT nie może przekroczyć 150m.

W trybie uproszczonym czytnik pracuje samodzielnie bez możliwości podłączenia zewnętrznego ekspandera XM-2 a także bez możliwości podłączenia drugiego czytnika. W Trybie Autonomicznym Uproszczonym linie CLK i DTA są wykorzystywane jako zwykłe programowalne linie we/wy natomiast linie IN1 i IN2 mogą pełnić jedynie funkcje wejściowe. W odniesieniu do linii CLK i DTA wybór funkcji linii automatycznie rozstrzyga czy dana linia będzie pełniła rolę linii wejściowej czy wyjściowej. W przypadku gdy linia CLK/DTA jest skonfigurowana do funkcji wyjściowej to pracuje ona jako linia typu otwarty kolektor (w stanie załączenia linia ta podaje minus zasilania). Linie CLK/DTA mogą przełączać prąd o wartości do 150mA przy napięciu nie większym niż 15 VDC. W celu zwiększenia obciążalności prądowej wyjść CLK/DTA można dołączyć do nich dodatkowy przekaźnik lub zastosować moduł przekaźnikowy (np. RM-2 Roger). Opcjonalnie, obydwa wyjścia (CLK i DTA) można zaprogramować do tej samej funkcji wyjściowej i zewrzeć, wtedy wypadkowa wydajność prądowa takiego wyjścia ulega podwojeniu i wynosi 300mA.

Format transmisji danych wyjściowych

Czytnik może pracować w jednym z kilku formatów transmisji danych wyjściowych.

Format Wiegand. W tym W formacie tym dane z czytnika są przesyłane do urządzenia nadrzędnego za pośrednictwem linii CLK i DTA (w formacie Wiegand linie te są nazywane odpowiednio: DATA1 i DATA0). Transmisja w formacie Wiegand ma charakter jednokierunkowy tzn. odbywa się tylko w kierunku od czytnika do urządzenia nadrzędnego bez potwierdzenia poprawności.

Format Magstripe. W formacie Magstripe numer karty/PIN-u jest transmitowany za pomocą sygnałów elektrycznych na liniach CLK i DTA.

Format RACS. W formacie RACS czytnik komunikuje się z kontrolerem dostępu za pośrednictwem linii CLK i DTA. W odróżnieniu od formatów Wiegand i Magstripe w formacie RACS czytnik musi posiadać swój indywidualny adres (numer ID=0...3) a adres czytnika programuje się przy okazji programowania jego trybu pracy (procedura Resetu Pamięci lub z poziomu programu RARC). Komunikacja w tym formacie pomiędzy czytnikiem i kontrolerem ma charakter dwustronny.

Klawiatura

Czytnik posiada silikonową podświetlana klawiaturę wyposażoną w 12 przycisków numerycznych oraz 2 przycisków funkcyjnych, która może być wykorzystywana do wprowadzania kodów PIN i różnych komend. Domyślnie klawisz [#] jest stosowany do zatwierdzania kodu PIN.

Klawisze Funkcyjne

Terminal posiada dwa klawisze funkcyjne [F1] i [F2]. Do klawiszy można przypisywać różne funkcje. W trybie terminalowym RACS naciśnięcie klawisza funkcyjnego powoduje transmisję kodu tego klawisza do kontrolera dostępu który następnie podejmuje odpowiednią akcję uzależnioną od swoich ustawień (np. wyzwala wyjście Dzwonek).

Sygnalizacja Optyczna i Akustyczna

Czytnik został wyposażony w trzy wskaźniki led informujące o stanie jego pracy oraz głośnik wspomagający proces obsługi terminala.

Czujnik antysabotażowy

Wbudowany czujnik antysabotażowy informuje o otwarciu obudowy oraz oderwaniu jej od podłoża. Zapewnia to ochronę przed nieautoryzowanym dostępem do czytnika oraz próbami sabotażu systemu.
