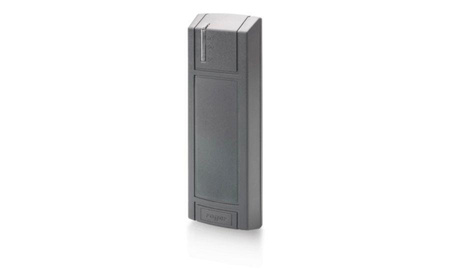

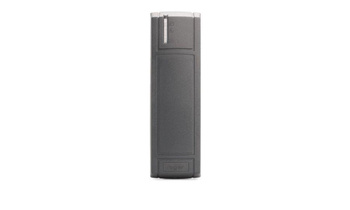

Terminal kontroli dostępu zewnętrzny Roger PRT12LT-BK z czytnikiem kart Unique 125kHz (EM) (standard: RACS 4 i Wiegand)

PRT12LT-BK Zewnętrzny czytnik zbliżeniowy EM 125kHz

Czytnik PRTT12LT-BK to zewnętrzny terminal dostępu przeznaczony do pracy w systemie kontroli dostępu RACS firmy Roger. Czytnik umożliwia identyfikację użytkowników za pośrednictwem identyfikatorów zbliżeniowych standardu EM125kHz (UNIQUE).Komunikacja z kontrolerem może odbywać w różnych formatach transmisji: Wiegand, Magstripe, RACS w zależności od potrzeb oraz konfiguracji. Urządzenie posiada stopień ochrony IP65, dzięki czemu z powodzeniem może być zainstalowane na zewnątrz przy zachowaniu szczelnego przylegania spodu obudowy do podłoża. MCT12LT-BK posiada wbudowany głośnik oraz sygnalizację LED dzięki takiemu rozwiązaniu czytnik jest bardzo intuicyjny w obsłudze.

Najważniejsze cechy:

Format transmisji danych wyjściowych: Wiegand 26..66 bit, Magstripe (Clock & Data), RACS (Roger)

Standard odczytu : EM125kHz (UNIQUE)

Identyfikacja: Karta

Zasięg odczytu: do 15 cm

Sygnalizacja LED: 3 wskaźniki sygnalizacyjne LED

Interfejs komunikacyjny : CLK/DATA,

Głośnik : TAK

Klawiatura: nie

Klawisze funkcyjne: nie

Wejścia: Dwie linie wejściowe do sterowania wskaźnikami LED oraz głośnikiem

Czujnik antysabotażowy : Tak, tamper

Stopień ochrony : IP65/praca na zewnątrz.

Zasilanie: 12V DC, dopuszczalne 10-15V DC

Pobór prądu: 45mA

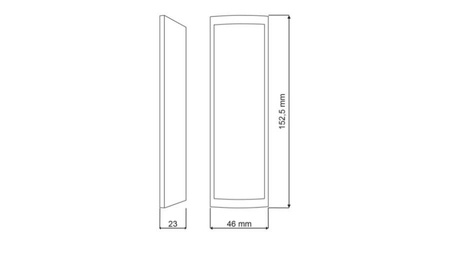

Wymiary: 152,5 × 46,0 × 23,0 mm (wys. x szer. x gł.)

System kontroli dostępu RACS 4

System kontroli dostępu RACS 4 to sieciowe rozwiązanie kontroli dostępu obejmujące: kontrolery dostępu pojedynczego przejścia PR, czytniki zbliżeniowe PRT oraz biometryczne RFT, interfejsy komunikacyjne RCI oraz UT, moduły rozszerzeń XM, centrale CPR oraz oprogramowanie zarządzające PR Master. System kontroli dostępu RACS 4 jest dedykowany do małych oraz średnich instalacji kontroli dostępu i może obsługiwać do 1000 kontrolerów (przejść) oraz do 4000 użytkowników (zaawansowane kontrolery serii PRxx2) lub do 1000 użytkowników (standardowe kontrolery serii PRxx1). System kontroli dostępu RACS 4 może zostać podzielony na osobne gałęzie zwane podsystemami kontroli dostępu. System kontroli dostępu RACS 4 zarządzany jest z poziomu bezpłatnego oprogramowania PR Master za pośrednictwem portów szeregowych (COM lub USB) lub poprzez sieć komputerową (WAN/LAN).

Format transmisji danych wyjściowych

Czytnik może pracować w jednym z kilku formatów transmisji danych wyjściowych.

Format Wiegand. W tym W formacie tym dane z czytnika są przesyłane do urządzenia nadrzędnego za pośrednictwem linii CLK i DTA (w formacie Wiegand linie te są nazywane odpowiednio: DATA1 i DATA0). Transmisja w formacie Wiegand ma charakter jednokierunkowy tzn. odbywa się tylko w kierunku od czytnika do urządzenia nadrzędnego bez potwierdzenia poprawności.

Format Magstripe. W formacie Magstripe numer karty/PIN-u jest transmitowany za pomocą sygnałów elektrycznych na liniach CLK i DTA.

Format RACS. W formacie RACS czytnik komunikuje się z kontrolerem dostępu za pośrednictwem linii CLK i DTA. W odróżnieniu od formatów Wiegand i Magstripe w formacie RACS czytnik musi posiadać swój indywidualny adres (numer ID=0...3) a adres czytnika programuje się przy okazji programowania jego trybu pracy (procedura Resetu Pamięci lub z poziomu programu RARC). Komunikacja w tym formacie pomiędzy czytnikiem i kontrolerem ma charakter dwustronny.

Sygnalizacja Optyczna i Akustyczna

Czytnik został wyposażony w trzy wskaźniki led informujące o stanie jego pracy oraz głośnik wspomagający proces obsługi terminala.

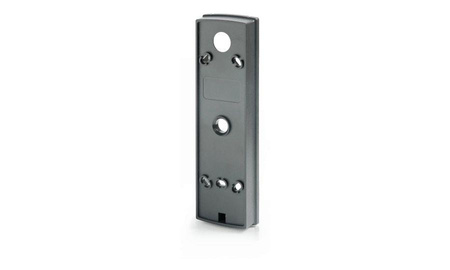

Czujnik antysabotażowy

Wbudowany czujnik antysabotażowy informuje o otwarciu obudowy oraz oderwaniu jej od podłoża. Zapewnia to ochronę przed nieautoryzowanym dostępem do czytnika oraz próbami sabotażu systemu.
