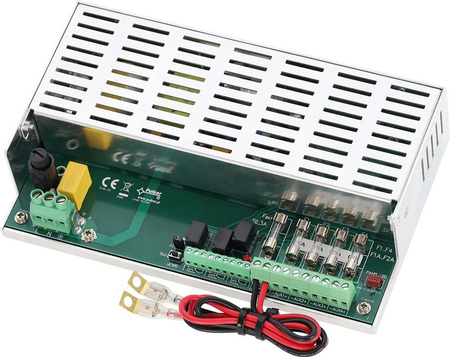

Zasilacz buforowy do obudowy Pulsar PSDCG2-12V4X1A 13,8VDC 4x1A 69W Grade 2

PSDCG2-12V4X1A PSDCG2 13,8V/4A/4x1A zasilacz wielowyjściowy buforowy do zabudowy Grade 2

PSDCG2-12V4Ax1 to zasilacz buforowy impulsowy wielowyjściowy do zabudowy zaprojektowany zgodnie z wymogami normy (SSWiN) EN50131-6:2017 w stopniu 1, 2 i klasie środowiskowej II oraz (KD) EN60839-11-2:2015+AC:2015 i klasy środowiskowej I. Zasilacze przeznaczone są do nieprzerwanego zasilania urządzeń SSWiN i KD wymagających stabilizowanego napięcia 12V DC (±15%). Zasilacz posiada cztery wyjścia , które dostarcza napięcia 13.8V DC o wydajności prądowej 1A każde oraz zabezpieczone bezpiecznikiem topikowym. W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Zasilacz posiada liczne zabezpieczenia gwarantujące ciągłą pracę zasilacza oraz akumulatora takie jak: SCP, OLP, OVP, UVP. oraz wyjścia techniczne typu przekaźnikowego przekazujące informacje o awarii sieci AC, zadziałaniu bezpiecznika wyjściowego oraz awarii akumulatora

Najważniejsze cechy :

Napięcie zasilania: 200-240V

Wyjście zasilania: 4 x 1 A / 13.8 V DC (∑ 5 A max. - sumaryczny prąd wyjściowy wraz z ładowaniem), funkcja START manualnego załączenia zasilania z akumulatora

Zgodność z normami: Norma alarmowa EN50131, Stopień 1÷2, Norma kontroli dostępu EN60839-11, Stopień 1÷2

Bezpiecznik: 4 x 1A (TOPIK)

Prąd ładowania akumulatora : 0.5A/1A

Moc: 69W

Rekomendowany akumulator: 7-17Ah

Wymiary: 200 x 48 x 120 [+/-2 mm]

Zabezpieczenia: SCP, OLP, OVP, UVP

Wyjścia techniczne typu przekaźnikowego: EPS – awaria sieci AC, APS – awaria akumulatora, FPS – sygnalizacja zadziałania bezpiecznika wyjściowego

Montaż: natynkowy, do zabudowy , do montażu na szynie DIN wymagany uchwyt DIN4

Sygnalizacja: wyposażenie opcjonalne: zestaw zewnętrznej sygnalizacji optycznej LED PKAZ168

Zabezpieczenia zasilania gwarantujące ciągłość pracy.

SCP(Przeciwzwarciowe )-zasilacz odłącza zasilanie po wykryciu zwarcia

OLP(Przeciążeniowe)-zabezpiecza zasilacz przed przeciążeniem

OVP(Nadnapięciowe)-zabezpiecza przed zbyt wysokim napięciem na linii wyjściowej

UVP-ochrona akumulatora przed nadmiernym rozładowaniem

Wyjścia techniczne

Zasilacz został wyposażony w dwa wyjścia techniczne przekaźnikowe informujące o awarii sieci AC, zadziałaniu bezpiecznika wyjściowego oraz awarii akumulatora. Gwarantuje to ciągłą i nieprzerwaną pracę zasilacza.

Kontrola akumulatora

PSDCG2-12V4X1A posiada pełną diagnostykę akumulatora w skład, której wchodzi :

-dynamiczny test akumulatora

-kontrola ciągłości obwodu akumulatora

-kontrola napięcia akumulatora

-kontrola ładowania i konserwacji akumulatora

-ochrona akumulatora przed nadmiernym rozładowaniem (UVP)

-zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem

-prąd ładowania akumulatora wybierany zworką

Sygnalizacja optyczna ( wyposażenie opcjonalne: zestaw zewnętrznej sygnalizacji optycznej LED PKAZ168)

Zasilacz dzięki sygnalizacji optycznej pozwala w łatwy sposób sprawdzić jego stan.

AC- dioda zielona: w stanie normalnym (zasilanie AC) dioda świeci światłem ciągłym. Brak zasilania AC sygnalizowane jest poprzez zgaszenie diody AC.

LB- dioda czerwona: sygnalizuje proces ładowania akumulatora

AUX- dioda zielona: sygnalizuje stan zasilania DC na wyjściu zasilacza. W stanie normalnym świeci światłem ciągłym, w przypadku zwarcia lub przeciążenia wyjścia dioda jest zgaszona.
